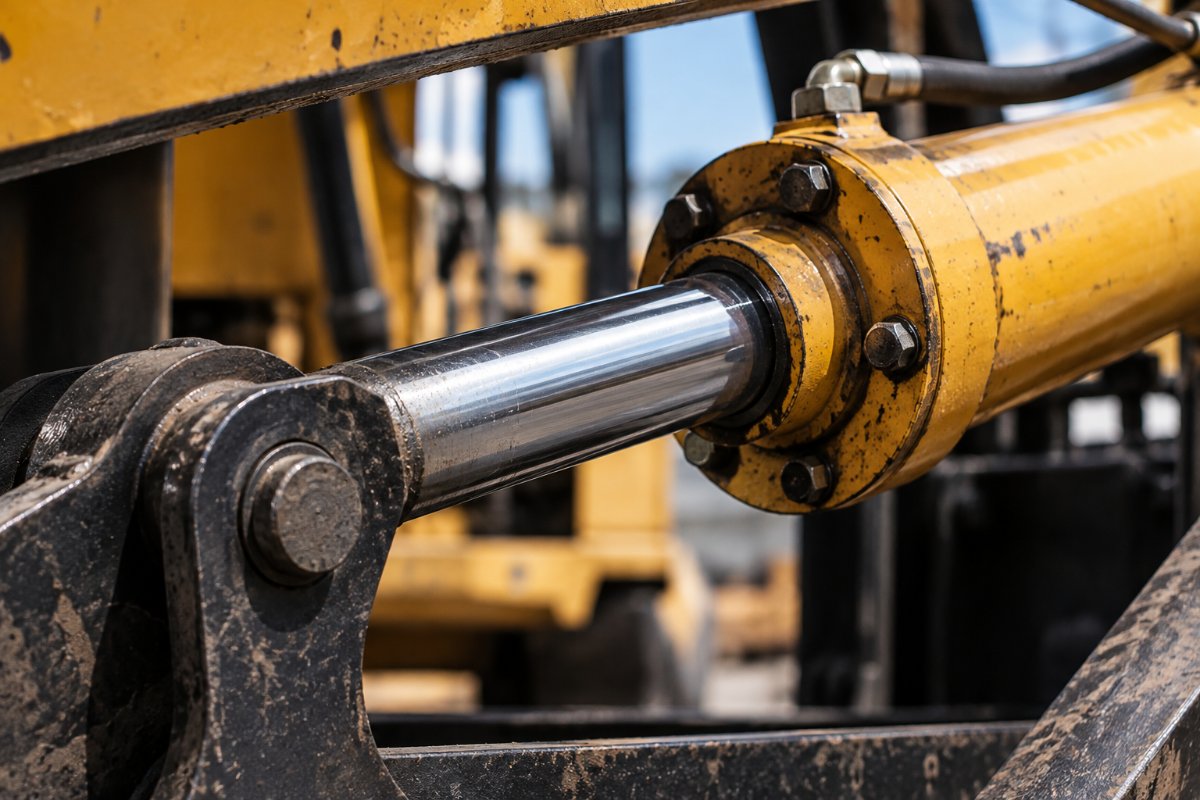

Um cilindro hidráulico foi projetado para transformar pressão hidráulica em movimento e força seguindo uma direção definida. Quando a carga deixa de atuar alinhada ao eixo e começa a empurrar a haste lateralmente, porém, o esforço sobre o componente muda.
O cilindro pode até continuar movimentando a máquina normalmente por algum tempo. O problema é o que acontece internamente: desgaste irregular das guias e vedações, maior atrito, danos à haste e redução da vida útil do conjunto podem surgir de forma progressiva.
Por isso, entender como a carga lateral afeta um cilindro hidráulico é importante não apenas na manutenção, mas também no dimensionamento, na instalação e na escolha da fixação.
O que é carga lateral em um cilindro hidráulico?
A carga lateral ocorre quando uma força atua transversalmente ao eixo de movimentação da haste. Em vez de o esforço permanecer predominantemente axial, parte dele passa a empurrar a haste contra os elementos de guia do cilindro.
Essa condição pode aparecer por diferentes motivos, como:
- Desalinhamento entre cilindro e mecanismo acionado;
- Escolha inadequada dos pontos de fixação;
- Deformações na estrutura da máquina;
- Folgas ou desgaste em articulações;
- Montagem incorreta;
- Movimentação da carga em uma trajetória incompatível com a do cilindro;
- Forças externas aplicadas lateralmente durante o funcionamento.
Quanto maior for esse esforço e o tempo de exposição, maior tende a ser o impacto sobre o componente.
O desalinhamento do cilindro hidráulico pode gerar carga lateral?
Sim, o desalinhamento do cilindro hidráulico é uma das condições que podem levar à aplicação de esforços laterais sobre a haste.
Imagine que o ponto de fixação do corpo do cilindro não esteja corretamente alinhado ao ponto conectado à haste. Durante o movimento, o cilindro será obrigado a acompanhar uma geometria que não corresponde ao seu eixo natural de atuação.
O mesmo pode acontecer quando a estrutura da máquina sofre deformação sob carga ou quando articulações desenvolvem folgas. Por isso, identificar apenas o componente desgastado não basta. É preciso descobrir por que o esforço lateral chegou até ele.
Veja também: Como calcular a força de um cilindro hidráulico?
A carga lateral pode entortar a haste do cilindro hidráulico?
Em condições severas, esforços transversais podem contribuir para a flexão ou deformação da haste, especialmente quando combinados com fatores como comprimento exposto da haste, magnitude da carga, geometria da aplicação e condições de montagem.
Uma haste deformada cria um novo problema: mesmo que a causa inicial seja corrigida, o cilindro pode continuar operando desalinhado. Isso favorece novos danos às guias e vedações e pode provocar vazamentos recorrentes.
Portanto, diante de uma haste de cilindro hidráulico empenada, não basta avaliar somente a possibilidade de recuperação ou substituição da peça. A montagem e as condições de aplicação também devem ser investigadas.
Como evitar carga lateral em cilindros hidráulicos?
Evitar esse tipo de esforço começa antes de o equipamento entrar em operação. Projeto, instalação e manutenção precisam trabalhar juntos.
Algumas práticas importantes são:
- Verificar o alinhamento entre o cilindro e a carga;
- Escolher a fixação adequada à trajetória do movimento;
- Dimensionar corretamente haste, curso e pontos de montagem;
- Avaliar possíveis deformações da estrutura sob carga;
- Inspecionar pinos, buchas e articulações;
- Acompanhar padrões anormais de desgaste;
- Investigar vazamentos e falhas recorrentes antes de simplesmente substituir peças.
Em determinadas máquinas, a própria estrutura deve guiar a carga, enquanto o cilindro fica responsável pela força e pelo movimento. Isso evita transferir ao componente esforços que deveriam ser absorvidos pelo sistema mecânico.
Perguntas frequentes sobre carga lateral em cilindros hidráulicos
Confira as principais respostas:
O cilindro hidráulico pode trabalhar com carga lateral?
Em geral, cilindros hidráulicos convencionais são dimensionados para transmitir esforços predominantemente axiais. A tolerância a esforços laterais depende do projeto e da aplicação, por isso cargas transversais devem ser avaliadas tecnicamente e não tratadas como uma condição normal sem verificação.
Como identificar desgaste causado por carga lateral?
Desgaste concentrado em determinadas regiões das guias, danos recorrentes às vedações, riscos na haste, vazamentos e movimentação irregular podem indicar a presença de esforços laterais.
Trocar a vedação resolve problemas causados por carga lateral?
Nem sempre. Se o desgaste da vedação for consequência de desalinhamento ou esforço lateral, substituir somente a vedação pode fazer o problema reaparecer. A causa mecânica também precisa ser corrigida.
Como escolher a fixação correta para um cilindro hidráulico?
A escolha deve considerar direção da força, trajetória do movimento, necessidade de articulação, características da estrutura, curso e condições da carga. Em aplicações específicas, o dimensionamento deve ser realizado com suporte técnico especializado.
